Как сделать колпаковую печь Кузнецова своими руками

Уже более 50 лет печи Кузнецова занимают высокие позиции среди отопительных конструкций для дома, и это неудивительно, так как печи имеют множество плюсов и разительно отличаются от канальных печей не только внешне, но и своими характеристиками. Кузнецов был первым человеком, кто отважился испытать наиболее практичную и удобную систему печей.

Во всех печах горячий воздух передвигается по каналам, а проходя по ним разогревают стены печи, однако сам воздух быстро остывает. Подобное перемещение воздуха может быть только при наличии оптимальной тяги, то есть принудительной, но при этом корпус печи прогревается неравномерно, что приводит к растрескиванию кирпичей и появлению нежелательных трещин. Благодаря Кузнецову возник независимый принцип движения воздуха в печи. У печей имеется второе название — купольные, которое они приобрели благодаря уникальной конструкции.

Принцип работы печи Кузнецова

Колпаки данной печи непременно должны сообщаться между собой при помощи сухого шва — пространства в 2-3 см, которое не заполнено раствором и теплоизолятором, через который переходят газы из одного колпака в другой. Если говорить простым языком, то принцип работы печей Кузнецова таков: газы циркулируют и проходят по трубе благодаря собственной силе тяжести, а не принудительно, как это происходит при движении по дымоходу.

В канальных печах дым как бы вытягивается по трубе, а в колпаковой он выталкивается. При этом колпак может исполнять функцию тары для нагрева воды или служить местом для приготовления пищи. Даже самая простая купольная печь может исполнять двойную функцию.

На рисунке ниже детально показан принцип движение газов в колпаковой печи Кузнецова.

Стрелками красного цвета наглядно показано, как передвигается горячий воздух, а стрелками синего цвета отмечено движение холодного воздуха, который попадает в печь снаружи через поддувало. Из-за того, что вес холодного воздуха больше, чем у горячего, он не сможет подниматься вверх и пойдет понизу, не оказывая влияния на общий температурный режим в колпаке. В свою очередь горячий воздух собирается под колпаком, постепенно там остывая, а затем его будут вытеснять порывы более горячего воздуха, которые поднимаются вверх.

Преимущества, недостатки и отличия

К преимуществам можно отнести следующие характеристики:

  • Возможность топить печь разным топливом
  • Равномерное прогревание стенок
  • Хорошая отдача тепла
  • При горении не выделяется дым и сажа
  • Необходимость в чистке печи минимальная
  • Печь не трескается
  • Хорошо держит тепло
  • Форма и дизайн могут быть совершенно разными
  • Экономия на топливе
  • Возможность растапливать печь даже сырыми дровами

Одно из главных отличительных качеств печей Кузнецова — это повышенное значение КПД. В обычной русской печи он составляет 30%-40%, а в этих печах — почти 95%., что и отличает данные печи от обычных русских. Внутренняя концепция продумана детально и грамотно, благодаря чему нагретый воздух задерживается в печке на более долгий срок, а холодный, наоборот, быстро выходит в дымоход за счет специального углубления. Также стоит отметить, что печи Кузнецова могут топиться различным видом топлива, даже таким низкосортным горючим, как опилки, на которые можно устанавливать оборудование, обеспечивающее ГВС.

Кузнецов первый в мире начал использовать автоматическое распределение тяги по каналам, что позволяет исключить угар даже при открытой вьюшке. Эта система отличает печи Кузнецова тем, что она уникальна и проста. В печах такой конструкции тепло не тратится впустую, а сразу начинает работать на обогрев помещения или ГВС, так как выделяемые газы не закручиваются в вихрь, как в канальных конструкциях, а отдают свою энергию на пропитку печи.

Если в канальных печах остатки топливных масс просто «вылетают» в трубу, то колпаковая печь Кузнецова устроена по-другому. Когда топливных масс остается немного и они начинают догорать, колпаки исполняют роль накопителя, задерживая под своими сводами нагретые воздушные массы и отдавая всю энергию стенам печке.

Из недостатков, которых не так уж много, можно назвать следующие:

  • Необходимо внимательно следовать порядовке, чтобы конструкция получилась качественной.
  • При изготовлении необходимо использовать только качественные материалы.

Виды печей

Все кузнецовские модели — колпаковые, но они тоже имеют различные классификации. На сегодняшний день известно несколько видов:

  • Колпаковая печь — имеет один колпак.
  • Двухколпаковая — два колпака.
  • Купольная—в данном виде печей может быть несколько колпаков. Купольные печи используются чаще, чем остальные, так как их можно проектировать под любые помещения и дополнять любыми устройствами.
  • С котлом водяного отопления — к таким печам есть возможность установить дополнительное оборудование.
  • С лежанкой — это печь, на которой предусмотрено место для лежания.
  • Отопительно-варочные печи ОВИК — такие печи не просто греют дом, но и дают возможность готовить на специально предусмотренной плите.
  • Печь-духовка — не только греет, но и оснащена духовым шкафом, в котором можно печь.
  • Печь-камин — идеальный вариант для прогрева дома и проведения вечера около огня.
  • Двухэтажная — это печи, которые могут исполнять несколько функций сразу. Например, обогревать помещение, служить варочной панелью, иметь лежанку и духовой шкаф. Единственный минус, который имеет двухэтажная колпаковая печь Кузнецова — это ее громоздкие габариты. Такая печь станет идеальным вариантам для больших помещений.
  • Русские печи РТИК — кроме обогрева и варочной панели, печь оснащена дополнительной, на которой можно сушить дрова или обувь.
  • Уличные печи скорее похожи на уличные комплексы, так как включают в себя гриль и барбекю для приготовления пищи на свежем воздухе.

Перечисленные выше модели — это далеко не весь список печей разного назначения, которые разработаны по схемам Кузнецова. Также существует множество чертежей, с помощью которых можно сделать смешанные варианты с различными функциями. Кроме печей, по кузнецовским разработкам делаются еще камины и печи для саун. Эти конструкции обладают повышенной теплоотдачей, что позволяет быстро нагревать помещение.

Как сделать самостоятельно

Чаще всего в домах используются отопительно-варочные печи ОВИК 5, именно такую печь рассмотрим на примере.

Чтобы сделать печь Кузнецова своими руками, потребуется следующее:

Материал

  • Два вида кирпичей: красный полнотелый (М150) и жаропрочный шамотный (ШБ-8)
  • Песок и цемент (3:1),но можно взять и готовую заводскую смесь
  • Комплектующие для печи: чугунные двери, зольная камера, двери для очистных отверстий, задвижки, решетка и вьюшки
  • Проволока диаметром 3 мм и длинной 10 м. Ей будут перевязываться кирпичи
  • Стальные уголки (2 шт.)
  • Для фундамента сетка арматурная

Инструменты

  • Мастерок
  • Молоток
  • Кельма
  • Расшивка
  • Таз или ванна, чтобы замесить раствор
  • Рулетка
  • Отвес
  • Уровень
  • Дрель с насадкой миксер
  • Болгарка

Фундамент

Прежде чем делать печь, необходимо подготовить фундамент. При его закладке стоит быть внимательным и делать все точно по инструкции, иначе под тяжестью печи фундамент осядет, а печь может потрескаться, что в дальнейшем приведет к развалу.

Фундамент должен быть на 15-20 см больше, чем параметры печи. Только в этом случае он будет соответствовать всем требованиям нормативов.

Это примерный чертеж фундамента, на котором показаны используемые материалы и имеется разметка.

Чтобы сделать фундамент под печь Кузнецова своими руками, потребуется выполнить следующее:

  1. В первую очередь выкапываем приямок глубиной не менее 1 м, именно на такой глубине зимой промерзает почва. Края и стенки ямы необходимо делать как можно ровнее, что позволит затратить меньше цементного раствора.
  2. Далее делаем так называемую «подушку» из песка. Засыпать желательно просеянный песок, чтобы он плотнее утрамбовался. Высота подушки должна быть около 20 см. Затем оставляем подушку на пару дней для усадки.
  3. Далее необходимо сделать опалубку. Оптимальным вариантом для опалубки будут доски, хотя можно использовать и другой материал. Верхняя часть опалубки должна совпадать с уровнем пола в доме.
  4. Далее переходим к монтажу арматуры. В качестве арматуры подойдет сетка с ячейками от 50 мм и толщиной прутка от 6 мм. Сетку нужно располагать так, чтобы она оказалась либо в середине фундамента, либо перед выходом бетона из почвы наружу. Последний вариант является самым оптимальным.
  5. Заключительный этап фундамента — это заливка бетона. В дополнение к бетону можно добавить в состав минеральные тяжелые примеси или гравий, а лучшим дополнением станет гидрофобизатор, которые не позволит влаге впитываться в фундамент и продлит его срок эксплуатации. После того, как бетон залит, его поверхность необходимо выровнять при помощи шпателя и сразу же убрать все дефекты на поверхности.

После завершения вышеописанных работ фундамент нужно оставить на некоторое время для просыхания. В идеале — не менее, чем на 30 дней, в зависимости от погодных условий, но затвердевает он уже через неделю, поэтому можно приступать к дальнейшему строительству печи.

Переходим к строительству. Так как самой распространенной конструкцией считается колпаковая печь, то именно ее мы и будем делать. Перед кладкой необходимо обратить внимание на важные моменты:

  • На фундамент перед первой кладкой необходимо уложить гидроизоляционный слой, которым может быть рубероид или фольгированная изотермическая пленка. Если укладывается фольга, то класть ее надо блестящей стороной вверх, чтобы она отражала тепловую энергию.
  • Не стоит делать изменения в порядовке, так как это может отразиться на работе печи и сроке ее службы. Исключение можно сделать только в рядах сплошного перекрытия и изменить их вид.
  • Чтобы лицевая сторона выглядела солидно, нужно брать кирпичи хорошего качества, ровные и без трещин.
  • Если потребуется отрезать кирпич, то делать это необходимо болгаркой, края и плоскости должны иметь ровную форму.

Далее указана порядовка ОВИК 5 и дополнительные рекомендации к ней.

  1. Первые два уровня нужно выложить шамотным кирпичом с применением печного скрепляющего раствора. Огнеупорный слой не позволит тепловой энергии выйти в фундамент. Со второго ряда нужно начинать подготовку зольника и поддувала. Кирпичи необходимо класть в шахматном порядке и только на глиняный раствор. Также необходимо соблюдать толщину шва, которая должна быть не менее 5 мм.
  2. В третьем ряду начинаем подготовку траектории дымовых каналов.
  3. Чтобы печь было удобно обслуживать, в дымоходах нужно сделать четыре очистных двери стандартного размера.
  4. Решетку для колосника нужно класть на пятом уровне, также на этом уровне укладываются перегородки между поддувалом, колпаком и топкой.
  5. С 5 по 14-й ряды выкладывается топочная камера из шамотного кирпича. Важно не забыть про очень важный фактор: между шамотными и красными кирпичами кладки должен оставаться компенсационный зазор. Нужен он для того, чтобы печь не повреждалась от возникающих термических расширений материала.
  6. Устанавливать двери топки и поддувала нужно при помощи асбестового уплотнителя.
  7. В 17 и 18 ряду перекрытие колпака имеют сплошную плоскость, без отверстий для дымохода.
  8. Как видно на порядовке, в 21 ряду остается два прохода, которые расположены вдоль внутренних стенок.
  9. В 28, 29 и 30 рядах можно сделать небольшие отклонение от порядовки, если есть желание изменить форму печи. В случае с низким потолком следует сделать противопожарные разделки.
  10. По мере выкладывания следует совершать футеровку внутренней поверхности кирпичной кладки. Заглаживать стыки необходимо раствором, добавив в него жаропрочный материал.
  11. Перекрытие необходимо осуществлять 2-мя чугунными опорными уголками, длина плеча которого должна быть не менее 45 мм, однако точный размер следует выбирать, принимая во внимания нагрузку.

При строительстве кузнецовских печей стройматериала потребуется значительно меньше, нежели для канальных печей, так как купольные конструкции содержат больше пустого места внутри. По этой причине печку можно рассматривать в качестве экономичного варианта, а форма конструкции может быть совершенно разной, в том числе и угловой.

Перед тем, как делать печь Кузнецова своими руками, следует тщательно изучить порядовки и не отступать от них ни на сантиметр, в ином случае правильность конструкции может быть нарушена. Также не стоит забывать, что следует выбирать качественный и надежный материал, который будет отвечать всем стандартам безопасности.

Кузнецовская банная печь своими руками

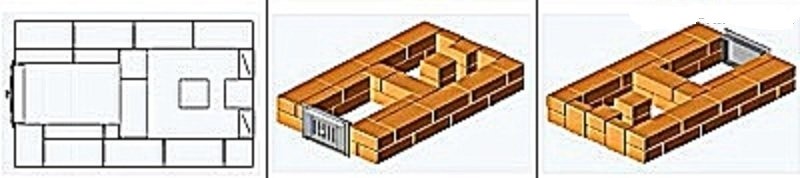

1-й ряд необходимо класть так, чтобы его поверхность была ровной, что легко проверить с помощью уровня, а форма должна быть в виде прямоугольника.

Как уже говорилось, во 2-м ряду будут начинаться первый колпак и поддувало. Для этого необходимо взять кирпич, разделить его напополам и каждую часть положить так, чтобы они были выдвинуты слегка наружу, как это показано на рисунке. Использовать при этом раствор не нужно. После окончания кладки эти половинки вытаскиваются.

На 2-й ряд понадобится 14 кирпичей, а после того, как кирпичи будут уложены, необходимо установить дверцу поддувала, которую нужно подпереть несколькими кирпичами. Рамку обматываем шнуром, как говорилось в рекомендациях. Фиксировать ее необходимо проволокой, которую нужно заложить в швы. Также проволока используется для армирования стенок печи, укладывать которую необходимо в каждом четном ряду.

Выкладываем третий ряд, в котором входящие в его состав кирпичи должны хорошо зафиксировать дверку поддувала.

Дверку поддувала в 4 ряду следует перекрыть стесанными керамическими кирпичами, которые должны смотреть наружу, и стесанными шамотными кирпичами, которые должны смотреть внутрь. Между ними должен быть тепловой зазор величиной 5 мм. Чтобы сделать зазор, потребуется прокладка из упаковочного гофрокартона. Такой зазор необходимо делать во всех местах, в которых пересекаются два вида кирпича.

В пятом ряду шамотный кирпич, образующий боковые стенки топки, необходимо слегка сдвинуть так, чтобы кирпичи нижнего ряда образовали полочку, ширина которой должна быть не менее 15 мм. Это нужно для колосниковой решетки. В этом же ряду начинаем формировать вертикальный канал, который соединяет оба колпака. После того, как полностью выложится ряд, устанавливаем решетку, а зазоры между ней и кирпичом заполняем песком.

Во время укладки шестого ряда устанавливается и топочная дверка. Между рамой дверцы и кирпичом укладывается асбестовый шнур, а закрепляется она Внизу с помощью проволоки, а вверху при помощи железной полоски.

При укладке седьмого ряда сборку от кирпича, образующего заднюю стенку топки, оставляют разрыв 30 мм — это начало сухого шва.

Следуя схеме, выкладываем восьмой ряд.

В девятом ряду формируется канал, который связывает топку с нижним колпаком. На схеме сиреневым цветом выделены те кирпичи в боковых стенках топки, верхние грани которых должны быть на 10 мм ниже плоскости ряда.

При кладке десятого ряда не забудьте, что на асбестовую подкладку, которая накрывает шамотный кирпич, керамический кирпич кладется без раствора. В окружающих топку керамических кирпичах нужно сделать вырез для варочной панели. Размер выреза должен быть таким, чтобы вокруг плиты остался зазор в 5 мм. В месте контакта шамотного кирпича и панели нужно оставлять зазор в 10 мм. Такие кирпичи, подрезанные вкось, располагаются справа и спереди, а на чертеже указаны желтым цветом.

В одиннадцатом ряду начинаются стенки варочной камеры, и в нем же устанавливается дверца для камеры. Не забываем обматывать рамку асбестовым шнуром и фиксировать плотно проволокой.

С 12 по 14 ряд делаем кладку согласно порядовке.

После того, как выкладка кирпичей в 15 ряду закончена, варочная камера перекрывается листом стали, толщина которого должна быть 3 мм, а размер 60Х55 см, с вырезом под вытяжной канал. Для упрочнения листа используем 4 отрезка от уголка и стальную полоску.

В кирпичах 16-го ряда нужно сделать разъемы под задвижку, с учетом 6 мм, которые требуется оставлять для температурного зазора.

Теперь можно устанавливать задвижки.

17-й ряд делается по порядовке, а в восемнадцатом начинаем формировать верхний колпак.

С 19 по 27 ряд кладем печь в соответствии с порядовкой. В 28-м ряду приступаем к установке основной задвижки дымохода. Здесь тоже потребуется оставлять зазор в 6 мм вокруг задвижки, а глубина под нее должна составлять 11 мм.

После того, как ряд готов, сразу следует класть задвижку на раствор.

29 и 30-м рядами печь перекрывается, а в 31-м ряду начинаем делать насадную трубу с дымоотводящим каналом в кирпич.

После того, как кладка полностью завершена, печь необходимо оставить для просушки на некоторое время, а топить начинать с небольшого количества дров.

Немалую популярность завоевала и колпаковая печь для бани, так как она обогревает все основные банные помещения и обладает хорошей теплоотдачей при минимальной затрате топлива. Кузнецовские двухъярусные банные печи просты и эффективны. Проблема нагрева воды в душевой легко решается за счет встроенного в печь регистра.

Если вы решили делать печь Кузнецова своими руками, то стоит изучить несколько вариантов порядовок, которые помогут сделать ее правильно и в соответствии с мерами безопасности.
