Печь шведка своими руками: от фундамента до кладки

Печи издавна применялись жителями сельских регионов для отопления и приготовления пищи. Потом традиция строить в доме перекочевала в город. Сейчас подобные конструкции, в основном, применяются на дачах или собственных домах. На смену классической русской печи приходит другая печь — шведка, которая по многочисленным параметрам превосходит русскую и голландскую печи. Например, печь, пришедшая из Швеции, отличается компактными габаритами, экономичностью в применении топлива, большей производительностью тепла и т.д.

Шведская печь применяется не только для отопления помещения, но и может выступать в качестве мини-кухни. Для этого надо на сложенную платформу установить варочную панель или же оборудовать духовой шкаф. Такая многофункциональная конструкция позволяет и готовить, и отапливать весь дом.

Конструкторы кирпичной печи шведки учли особенности скандинавского климата, который отличается сыростью. В довольно холодных условиях необходимо было быстро согревать дом, сушить одежду, готовить еду. Поэтому у конструкции появился специальный простенок, который позволяет использовать печку сразу в двух помещениях. В этом и заключается основное отличие шведской печи от голландской.

Преимущества

Помимо названных достоинств, конструкция обладает еще рядом положительных качеств, среди которых стоит отметить такие, как:

  • Топка, выполненная в виде колпака, обеспечивает правильное сжигание топлива, длительное поддержание тепла и тления дров.
  • Можно установить на печь шведку с плитой дополнительную варочную панель.
  • Печь устанавливается между кухней и жилой комнатой, что позволяет согревать помещение во время готовки.
  • На печь можно установить водяной контур, что позволит применять её для отопления дома или бани.
  • Высокая эффективность сгорания топлива. Применять разрешается дрова, камыш, древесину небольших размеров. Данные виды топлива обладают повышенной теплоотдачей, поэтому дома всегда будет тепло и сухо.
  • Шведка разогревается в течение 10-15 минут, после того, как подожгли топливо. Чтобы тепло потом сохранялось максимально долго, необходимо плотно закрывать задвижку.

Шведская печь для загородного дома — наиболее подходящий вариант для обогрева и приготовления еды, нагрева воды. При наличии большого количества плюсов, необходимо отметить и наличие определенных минусов:

  • Во-первых, надо тщательно выбирать материал. Он должен быть качественным. Шамотный кирпич не подойдет, что влияет на длительность удержания тепла.
  • Во-вторых, к строительству необходимо подходить тщательно, привлекая специалистов, которые на этапе кладке кирпича смогут исправлять ошибки.
  • В-третьих, не стоит экономить на мастерах, которые помогут запустить отопительную систему. В противном случае, печь не будет функционировать так, как надо.
  • В-четвертых, быстро отсыревает, поэтому печь должна постоянно эксплуатироваться. Если этого не происходит, то перед отоплением конструкцию надо хорошо просушить.

Характеристики

В отличие от голландки, шведка обладает компактными размерами:

  • Высота варьируется от 2030 до 2170 мм.
  • Ширина может быть в пределах 880-885 мм.
  • Высота — от 1010 до 1020 мм.

Такая маленькая печь шведка своими руками собирается очень легко, и способна отопить помещение площадью до 30-35 м2.

Существует несколько видов печи «шведка», которые отличаются по характеру сборки и функциональному предназначению. Делятся печи на следующие группы:

  • Шведка-камин с варочной поверхностью, которая выходит на улицу. Внутри же помещения находится топка и каминный портал. Устанавливается такой вид, обычно, в гостиной.
  • Печи «шведка», у которых есть лежаки. Подходит для холодных регионов и малогабаритных помещений, где не хватает места. Лежак может выступать кроватью.
  • Печи с варочной панелью и духовкой. Устанавливаются такие конструкции между кухней и комнатой.

Прежде, чем складывать из кирпича печь своими руками, надо узнать размеры дома, составить чертеж с обозначением на нем месторасположения печи. Это позволит сэкономить время на переделку конструкции.

Для дачных домиков лучше всего выбирать шведку, которая не будет оснащена обогревательной системой.

Зимой на дачу люди приезжают редко, поэтому нет необходимости ставить дорогую конструкцию. А вот для загородного дома лучше ставить модель печи, которая позволит и готовить, и обогревать весь дом.

Конструкция и принцип работы

Отопительно-варочная печь шведка сделана на основе голландской, у которой не было духовки, варочной поверхности, места для сушки белья и нагрева воды.

Принцип действия у шведки, без привязки к моделям, является одним — канальным. Духовка для топки находится сбоку, что позволяет напрямую передавать тепло в комнату. Когда дрова начинают отдавать тепло, тогда оно постепенно начинает греть духовку и боковую часть, и только потом опускается вниз.

Верхняя часть шведской печи прогревается очень быстро, благодаря тому, что каналы для передачи тепла располагаются сзади панели.

КПД «шведки» значительно превышает производительность голландской. Например, если голландка отдает в час около 2,5 тыс. килокалорий тепла, то шведка — 3,5 тыс. ккал. Для этого достаточно в топку положить несколько порций дров в течение дня, и тепло в доме останется на 24 часа.

Экономичность высокого уровня и КПД в печи шведского типа сборки обеспечиваются благодаря довольно сложной системе дымоотвода. В результате чего, тепло просто рационально применять в зимнее и летнее время, устанавливая для каждого сезона свой тип конструкции.

Если для печи предусмотрено наличие лежака, тогда каналы для передачи тепла надо устанавливать в горизонтальном положении. Рядом с каналами устанавливается специальная задвижка, помогающая регулировать подачу тепла в летнее и зимнее время. Задвижку можно поворачивать в горизонтальном или вертикальном положении, что зависит от сезона. В горизонтальном — тепло будет идти прямо к лежаку, а в летнее — в дымоход.

Конструкция шведок может отличаться, что зависит от модели, но обязательными в печи являются следующие элементы:

  • Духовка, которая предназначается для топки. Сделана духовка в виде колпака, благодаря чему пламя от топлива не касается ее стенок, а сразу передается на обогревательные элементы. Так называемые дымовые газы опускаются вниз, поэтому прогревание печи происходит с пола.
  • Верхняя ниша, которая разогревается от жара первого или второго уровня. Это пространство обычно используют для того, чтобы сушить одежду.
  • Ниша над плитой, которая делается над варочной панелью. Сюда можно ставить приготовленную еду, чтобы она на утро была горячей.
  • Дымооборот, выполненный в виде специального переточного окна. Делать его надо снизу духовки.

Виды топлива

Конструкция строится в доме не на один год, поэтому для кладки печи применять надо только высококачественный кирпич, а отопление проводить только разрешаемыми материалами. От этого зависит КПД и количество выделяемого тепла. Разные виды топлива дают разное количество тепла, и это надо учитывать, выбирая, чем обогревать помещение. К наиболее распространенным видам топлива для шведки относятся:

  • Древесина разной породы. Стоит учитывать, что береза, дуб, бук, клен способны давать гораздо больше тепла, чем сосна, осина или ольха. Дрова должны быть высушены, чтобы давали много золы, а не дыма.
  • Торф, который бывает прессованным, кусковым, резным, фрезерным. Лучше всего применять прессованный торф, брикеты которого отличаются высокой плотностью. В результате чего, нескольких кусков достаточно, чтобы длительное время поддерживать тепло. По теплоотдаче торф близок к древесине. Количество выделяемой тепловой массы зависит напрямую от того, насколько правильно торф сушили и прессовали.
  • Уголь, для которого на шведскую печь надо ставить специальную колосниковую решетку. Ее элементы должны нагреваться от угля, который постепенно сгорает.

Печь шведка своими руками

Перед тем, как собирать «шведку», необходимо составить точную схему порядовки печи, указать места, где будут находиться духовка, варочная панель, дымоход, воздушные каналы. Проще всего самостоятельно собрать печку варочно-отопительного типа, которая будет иметь все необходимые компоненты. Варочная панель и духовка изготавливаются из стекла, а дверца в духовой шкаф делается из стекла.

Материалы

Чтобы собрать шведку своими руками, надо запастись следующими материалами:

  • Шамотный кирпич, который сделан из огнеупорной глины. Применять обычный кирпич нельзя, он не способен выдерживать большие температурные режимы.
  • Глина, которой надо скреплять кирпичи во время кладки.
  • Металлические заслонки, задвижки, дверцы, помогающие в полноценной эксплуатации шведки.
  • Отделочные материалы — штукатурка, известь, глина.

Инструменты

Для порядковой укладки шведки понадобятся и специальные инструменты, к которым относятся мастерок, штыковая лопата, отвес, молоток, уровень, емкость для приготовления раствора.

Необходимые для кладки инструменты

Фундамент

Как сложить печь, когда сделаны все приготовления? В первую очередь, надо сделать разметку для фундамента, на который потом и будет ставиться печь. Разметка должна быть на 10-15 сантиметров больше, чем основание печи. Потом надо вырыть углубление, на дно которого выкладывают смесь, приготовленную из песка и воды. Ширина слоя не должна быть больше 20 сантиметров. Сверху песка насыпается щебень, который необходимо хорошо утрамбовать, и поставить опалубку, сделанную из деревянных досок.

Они накрываются полиэтиленовой пленкой, сверху которой надо залить раствор бетона. Толщина этого слоя не должна быть меньше 15 см. В еще не застывший цемент надо положить арматуру, вдавить ее в раствор и снова залить цементом.

Следующим этапом станет установка сетки из арматуры, но только тогда, когда первый шар раствора станет твердым. Второй слой надо выровнять, и ждать его затвердевания. В целом, эти два этапа займут от трех до четырех недель. Когда они пройдут, начинается порядовая укладка шведки.

Кладем плиту, печь, духовку

Пока сохнет фундамент, необходимо заняться топливной частью — плиты, топки, духовки. Толщина плиты не должна быть меньше, чем 710 на 410 мм. Размеры топки могут быть следующими:

  • Высота варьируется между 281 на 330 мм;
  • Ширина составляет 305 на 356 мм;
  • Глубина равна 406 на 506 мм.

Духовой шкаф будет иметь практически такие же размеры, как и топка. Глубина духовки составит 281 на 305 мм, ширина — 330 на 381 мм, глубина — 456 на 506 мм, толщина каждой стенки духового шкафа составит, в среднем, от 4 до 6 мм. Тонкими стенки быть не должны, чтобы быстро не прогорели, но и толстыми их делать нельзя, иначе печь духовка будет долго нагреваться.

Для топки надо брать литую дверцу, которая имеет «усы», и вмуровывается в кладку. «Усы» устанавливаются самостоятельно, если приварить по углам рамки дверцы отожженную стальную проволоку. Понадобиться два куска, которые будут располагаться параллельно друг к другу. Потом «усы» надо развести в стороны, придав проволоке букву V. Эти элементы также надо вмуровать в стену, закрепив дополнительно стальным уголком.

Топочная дверца с приваренными «усами»

Порядовка

Новый этап строительства печки-шведки будет довольно продолжительным, чтобы правильно выполнять порядовку из кирпичей.

Порядовая укладка печи выглядит так:

  • Основание выкладывается в виде квадрата, каждая сторона которого равна 1,1 м. Верхушка должна быть ниже уровня пола ровно на один кирпич.
  • Потом создается первый сплошной ряд из кирпича.
  • Второй ряд — тоже будет сплошным, но на месте камина надо установить решетку.
  • Третий ряд — выкладывается кирпичом, создается вертикальный канал и место, которое отводится под духовой шкаф. После этого необходимо смонтировать дверцы и построить топливник для камина.
  • Четвертый ряд — просто выкладываются кирпичи.
  • Пятый ряд — одновременно с кладкой надо поставить колосниковую решетку.
  • Шестой ряд — создание перекрытия между духовкой и вертикальным каналом.
  • Седьмой ряд — надо установить две полосы из металла.
  • Восьмой и девятый ряды — обычная кладка кирпича.
  • Десятый ряд — надо сделать нишу, предназначенную для очистки камина, устанавливается варочная панель.
  • Одиннадцатый ряд — делается ниша для варочной поверхности, производится перекрытие отверстий.
  • 13-15 ряды — создается каминная полка, поэтому кирпичи необходимо немного выдвигать вперед. В 13-14 рядах надо класть кирпичи, которые будут срезанные наискось. Их надо расположить по направлению к передней плоскости камина.
  • 16 ряд — достраиваться ниша для варочной панели.
  • 17-18 ряды — выкладываются кирпичами без дополнительных монтажных элементов.
  • 19-20 ряды — формируется дымоход.
  • 21-23 ряды — создаются двери для очистки каналов.
  • 24 ряд — надо установить задвижку для камина.
  • 25 ряд — монтируется задвижка для печи.
  • 26 ряд — вертикальный канал надо соединить с дымоходом.
  • 27-28 ряды — создание продольных стенок канала, который пройдет над камином.
  • 29-30 ряды — сплошная кирпичная кладка.
  • 31 ряд — устанавливается общая задвижка.
  • 32 ряд — формирование трубы шведской печи.

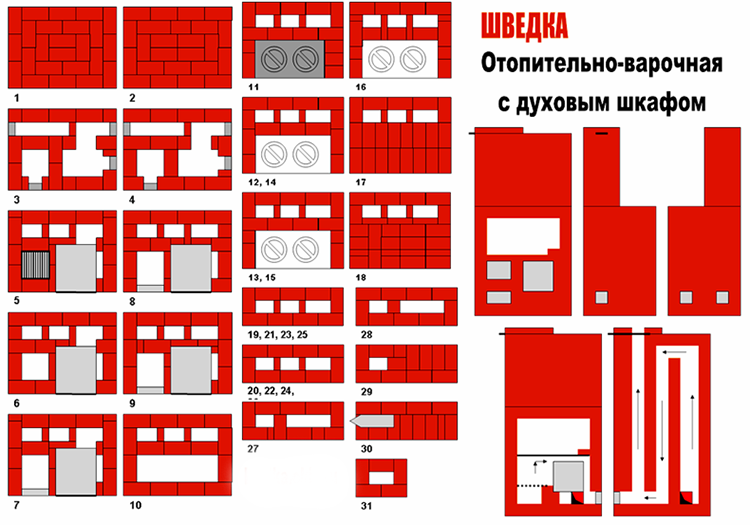

Схема порядовки печи

Важные нюансы

Подножие печи — обычно это первых два ряда — должно быть широким. Достигается это за счет швов, шириной от 6 до 13 мм. Так можно получить постамент, имеющий форму выступа. Шире выступ делать не стоит, чтобы подножие не вышло неуклюжим.

Перед кладкой каждый кирпич надо погружать в воду, ополаскивая. Это обеспечит крепкую кладку. Кирпич должен быть в воде не больше 15 секунд, чтобы материал не набрался воды. Если она проникнет в кладку, тогда конструкция развалится.

Особое внимание мастер должен уделить топочной части, чтобы эффективно сжигать топливо. Складывается она из шамотного кирпича, который имеет светло-желтый цвет. Раствор для кладки необходимо приготовить на шамотной глине. Не рекомендуется применять шамотный и красный кирпич вместе, или складывать их впритык. Между различными материалами должно быть расстояние в 6 мм. Для топочной части, которая начинается с третьего ряда, следует использовать шамот. Учитывая высокую стоимость материала, можно облицевать топку внутри такими кирпичами.

Кирпичи с округленными углами применяются в дымнике, чтобы ослабить сопротивление току газов и завихрения. Дымовую трубу стоит сделать с распушкой, подняв на 60 см над крышей.
